5.1 Основные компоненты k8s

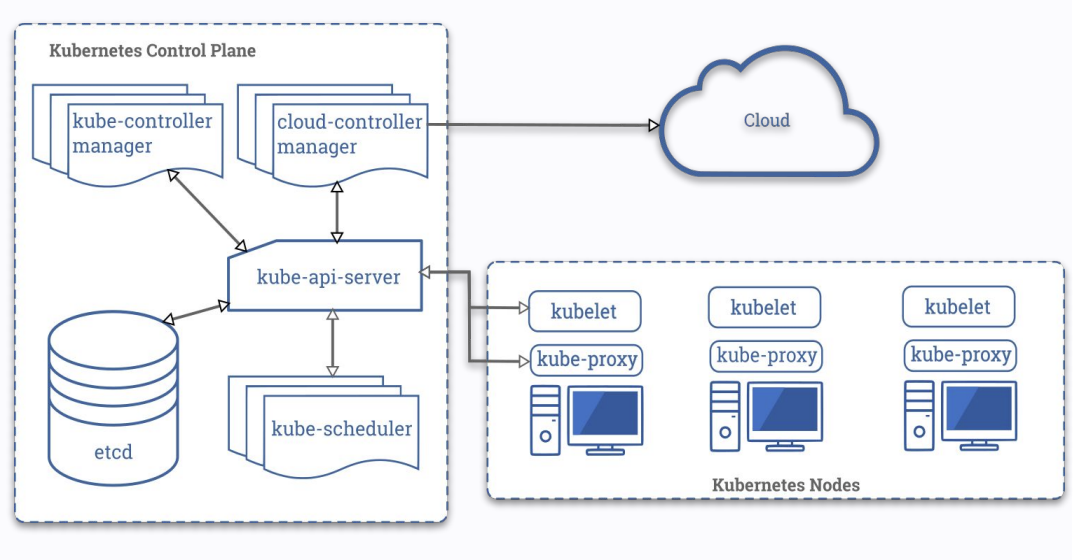

kubernetes

Основные компоненты k8s-кластера:

  • etcd – хранилище конфигурации
  • api-server – основной компонент API
  • controller-manager – запуск набора контроллеров и сборка мусора
  • scheduler – назначение подов на ноды с учетом множества факторов

Etcd – key/value база данных для хранения конфигурации кластера

  • Работает по алгоритму raft (он обеспечивает надежность за счет поддержки кворума)
  • Единственная база данных для хранения конфигурации, которую поддерживает k8s
  • Единственный stateful-компонент (который хранит данные в кластере)
  • На каждую master-ноду устанавливается по ноде etcd

raft – алгоритм решения консенсуса в сети надежных вычислений Каждая нода может находиться в одном из 3-х состояний:

  • Лидер (Leader)
  • Кандидат (Candidate)
  • Ведомый (Follower)

Api-server – центральный, главный компонент k8s

  • Stateless (в отличии от etcd)
  • Взаимодействие через kubectl (но можно работать и просто curl’ом)
  • Единственный компонент, который общается с etcd
  • Работает по REST API
  • Обеспечивает авторизацию и аутентификацию (разграничение прав доступа до содержимому кластера)

Controller-manager – запускает процессы набора контроллеров

Контроллеры придерживаются принципа единственной ответственности

В состав controller-manager’а входят следующие контроллеры:

  • node controller - держит связь с нодами кластера, если нода не отвечает, переносит нагрузки на другие ноду
    • kubelet общается с api server, он с controller manager'ом, а уже он общается с node controller'ом
  • replicaset controller - смотрит в api-server кластера, видит созданные replicaset’ы, реализует процедуру их создания
  • endpoints controller - автоматизация создания эндпоинтов для сервисов (связь между подом и его сервисом)
  • account controller - создание стандартных учетных записей
  • token controller - создание токенов для доступа API

Info

Обычно, на каждую мастер-ноду устанавливают по одному экземпляру controller-manager. Но, одновременно может работает только один лидирующий controller-manager, и выбор лидера происходит по алгоритму lease Суть алгоритма lease очень проста – тот, кто первым успеет записать себя лидером в api-server тот и лидер Если текущий лидер не будет отвечать нужное время, борьба за лидерство возобновится по тому же принципу

Scheduler назначает поды на ноды с учетом множества факторов

controller-manager генерирует манифесты подов, записывает данные в api-server, а scheduler назначает их на ноды, но учитывает важные параметры:

  • QoS (quality of service)
  • Affinity и Anti-affinity
  • Requests и Limits
  • Priority Class (preemption)

Вспомогательные компоненты k8s

Помимо основных компонентов, установленных на мастер-нодах, для работы кластера необходимы дополнительные компоненты, которые устанавливаются на всех нодах (мастеры и воркеры):

kubelet – агент, работающий на узле кластера

  • Работает на каждой ноде (и мастеры и воркеры)
  • Не запускается в докере, работает как процесс на хосте (systemctl status kubelet)
  • Отдает команды docker daemon через docker api (docker run, напр.)
  • Фактически реализует запуск подов на узле
  • Обеспечивает проверки liveness probe, readiness probe, startup probe

Startup probe – используется для проверки, что приложение в контейнере было запущено. Если проба настроена, то liveness и readiness проверки блокируется, до того как проба пройдет успешно (контейнер в статусe running)

Readiness probe – используется для проверки, доступен ли модуль в течение всего жизненного цикла. В отличие от liveness probe, в случае сбоя проверки останавливается только трафик к модулю, но перезапуска не происходит (само приложение внутри контейнера готово обрабатывать соединения)

Liveness probe – используется для определения, когда контейнер необходимо перезапустить (когда приложение уже работает, раз в какое то время проверяем его)

kube-proxy - сетевой прокси, работающий на каждом узле в кластере

  • Взаимодействует с api-server
  • Устанавливается на всех нодах
  • Управляет сетевыми правилами на нодах
  • Запускается в контейнере

Второстепенные компоненты, с которыми вы столкнетесь при работе с кластером k8s:

  • cri (движок процесса контейнеризации)
  • cni (сетевые плагины)
  • dns (k8s-совместимые dns-серверы)
  • ccm (controller-manager для облачных решений)
